伺服电动轮 字体:    打印

伺服电动轮



    伺服电动轮兼具低压伺服电机,减速器及轮胎三者的功能,简化了机械设计,缩小了空间,实现低转速下的大转矩输出,是运动底盘方案的最佳选择。









  • 低压伺服电机的完美变形
  • 具有伺服电机高精度的优良特性
  • 低转速,大转矩
  • 电机及外轮设计一体化
  • 体积小巧,性价比极高









技术数据

技术参数 单位 伺服电动轮规格型号
7030NW
0260A20
7030NW
0260A20B
8030NA
1040A20B
8045NA
1540A20B
10530NA
1550F20
10045NA
1550F20
货物编码   043005 043006 043001 043031 043021 043004
额定输出功率 W 120 120 160 160 200
额定电压 VDC 24 24 24 24 24
额定转矩 N·m 2 5.6 8 8 10
瞬间最大转矩 N·m 3.27 12 15 15 15
额定转速 rpm 600 200 200 200 200
最高转速 rpm 900 400 400 400 400
额定相电流 A 8 10 14 14 20
瞬间最大电流 A 12.2 21 27 27 30
编码器 P/R 1024 1400
出轴方式   单边 双边 双边 双边 单边 单边
轮胎形式   花纹





形尺寸  [单位:mm]

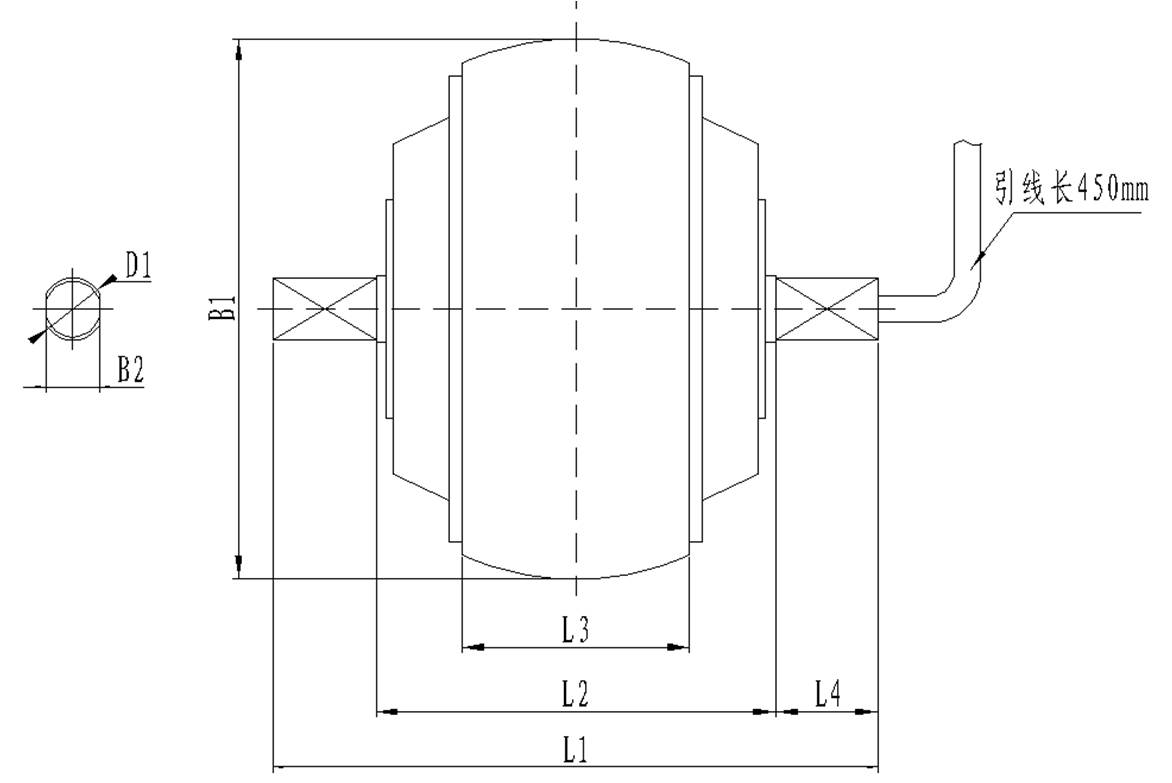

  双出轴



尺寸代号 尺寸名称 7030NW0260A20B 8030NA1040A20B 8045NA1540A20B
L1 整机长度 单轴88.5 双轴110 117 128
L2 轴间长度 63.5 68 89.5
L3 轮胎宽度 40.5 40.3 51
L4 输出轴长度 25 24.5 23
B1 轮胎外径 106 130 121
B2 双扁厚度 10 10 12
D1 轴径 M 12*1.25 M 12*1.5 M 14*1.5

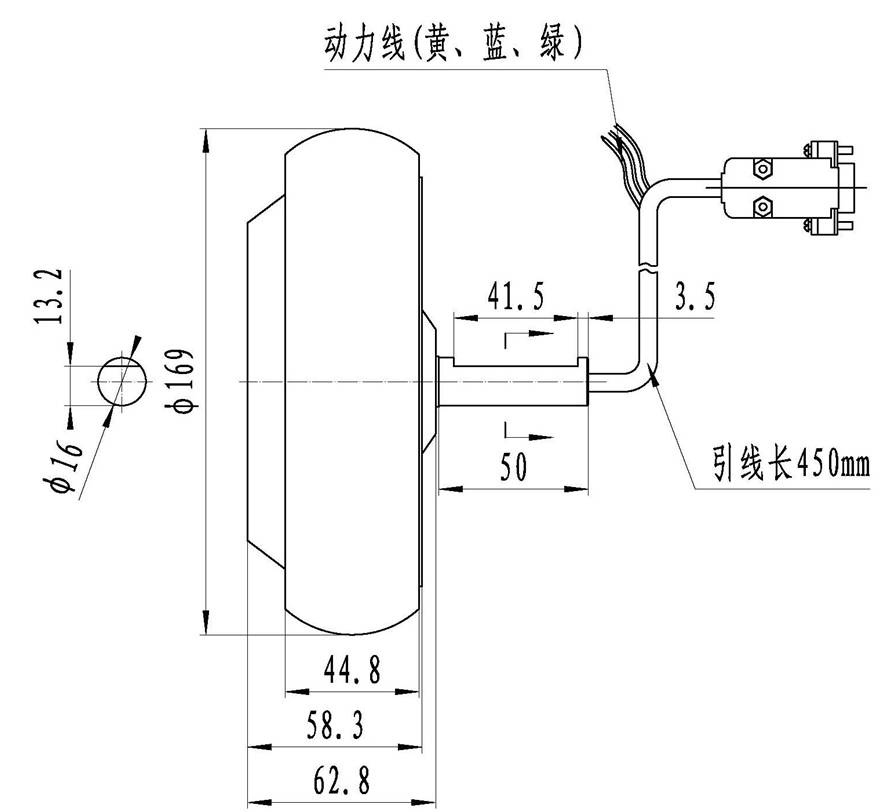

  单出轴(1)



尺寸代号 尺寸名称 10530NA1550F20
L1 整机长度 112.8
L2 机身长度 62.8
L3 轮胎宽度 44.8
L4 输出轴长度 50
L5 单扁长度 41.5
L6 单扁与轴端距离 3.5
B1 轮胎外径 169
B2 单扁厚度 13.2
D1 轴径 Φ16







  单出轴(2)



尺寸代号 尺寸名称 10045NA1550F20
L1 整机长度 157
L2 机身长度 122
L3 轮胎宽度 88
L4 输出轴长度 35
B1 轮胎外径 280
B2 双扁厚度 12
D1 轴径 M 16*1.5
