交流伺服电机 字体:    打印

40CB(5)系列交流伺服电机



   绝缘电阻 —— 500VDC 100MW Min
   绝缘强度 ——1700VAC 1Min
   使用环境温度 —— 0℃~+40℃
   使用环境湿度 —— <%85RH 无凝露,无结霜
   贮存环境温度 —— -20℃~+65℃
   贮存环境湿度 —— <%85RH 无凝露,无结霜
   绝缘等级——F级








技术数据

技术参数

单位

40CB010C-500000

货物编码



031610

额定输出功率

W

100

额定转矩

N·m

0.32

瞬间最大转矩

N·m

0.81

额定转速

rpm

3000

最高转速

rpm

3600

电机转子惯量

kg·cm2

0.0351

转矩系数

N·m/A

0.32

额定相电流

A

1.0

瞬间最大相电流

A

2.9

电枢绕组相电阻

Ω

20.9

电枢绕组相电感

mH

18.426

电气时间常数

ms

0.88

重量

Kg

0.5

编码器

P/R

2500

负载惯量



负载惯量≤电机转子惯量×10(倍)

适配驱动器



MS0010E

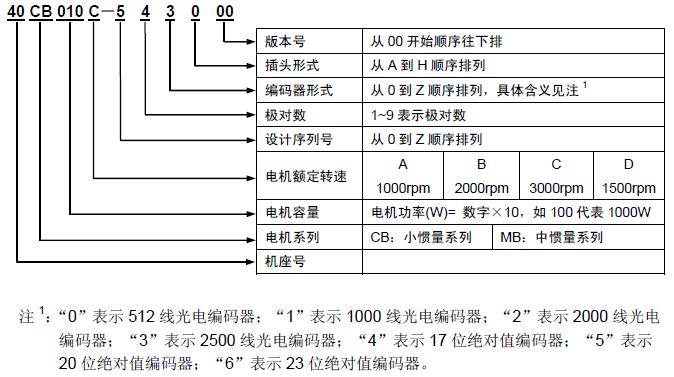

型号说明

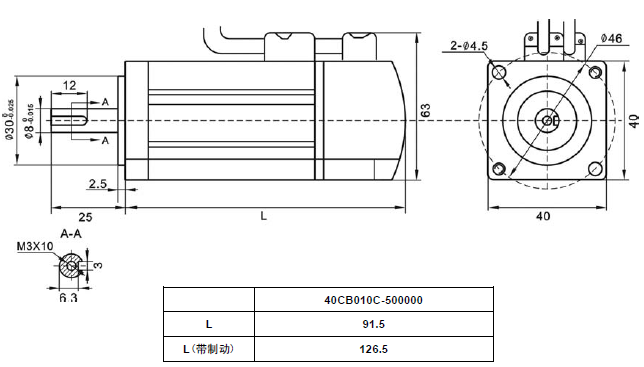

外形尺寸      [单位:mm]

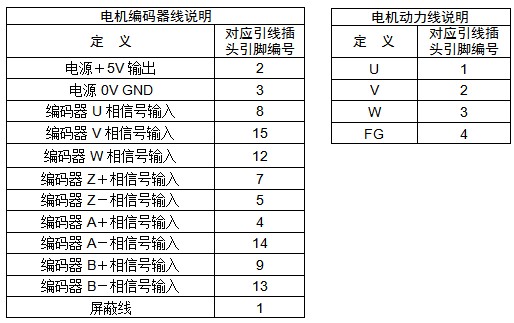

接线说明
